Безопасная электропроводка в деревянном доме: нормы, материалы и технологии монтажа

Монтаж электропроводки в деревянном доме требует особого внимания к пожарной безопасности, поскольку дерево — это горючий материал. Основные требования, которые необходимо соблюдать, изложены в ПУЭ (Правила устройства электроустановок), раздел 7.1, и СП 31-110-2003. Главная задача — полностью исключить контакт нагретого проводника с деревянными конструкциями или использовать надёжную, негорючую защиту.

Несоблюдение нормативов — самая частая причина возгораний в частных деревянных домах. По статистике, до 40% всех пожаров связано с неисправностью или неправильным монтажом электросети. Поэтому, если вы не обладаете квалификацией электрика, работы следует доверить специалистам с соответствующими допусками и лицензиями.

Требования ПУЭ к электропроводке в горючих конструкциях

Согласно ПУЭ (п. 7.1.38 и 2.1.37), прокладка кабелей и проводов в деревянных (сгораемых) конструкциях должна исключать распространение огня. Это достигается либо использованием негорючей оболочки самого кабеля, либо его прокладкой внутри негорючих металлических оболочек, труб или коробов.

Выбор кабеля: только негорючие марки

Первый шаг к безопасности — это правильный выбор марки кабеля. В деревянных домах разрешено применять только кабели с пониженным дымо- и газовыделением, и не распространяющие горение. Это критически важное условие.

• Кабель ВВГнг-LS: Винил-Винил-Голый, Негорючий, Low Smoke (Низкое Дымовыделение). Самый популярный и экономичный вариант. Оболочка и изоляция жил выполнены из ПВХ-пластиката, не поддерживающего горение.
• Кабель NYM: Европейский стандарт. Имеет дополнительную внутреннюю оболочку из невулканизированной резины (наполнитель), которая делает кабель более пожаробезопасным и удобным при монтаже. Также негорючий.
• Кабель ВВГнг-FRLS: Применяется для систем противопожарной защиты. Дополнительно обладает огнестойкостью (FR - Fire Resistance), способностью сохранять работоспособность под воздействием открытого огня в течение 90 или 180 минут.

Важно: Запрещено использовать в жилых помещениях кабель ПУНП и немаркированные кабели (без указания нг-LS), а также провод ПВС, который предназначен только для подключения бытовых приборов (удлинителей).

Расчёт сечения проводников

Правильный расчёт сечения кабеля необходим для исключения его перегрева при номинальной нагрузке. Перегрев — прямая угроза воспламенения. Расчёт производится по таблицам ПУЭ (Таблица 1.3.4).

Потребитель	Сечение жилы (мм²)	Примерная мощность (кВт)	Номинал автомата (А)
Освещение	1,5	до 3,3	10
Розетки (общая группа)	2,5	до 5,5	16
Плита/Варочная панель	4,0 или 6,0	до 8,8 / 13,2	25 или 32

Пример: Для стандартной розетки используется кабель ВВГнг-LS 3х2,5 мм² (3 жилы: фаза, ноль, земля) с номинальным током 21–25 Ампер (в зависимости от способа прокладки). При этом устанавливается автоматический выключатель на 16 Ампер, который сработает раньше, чем произойдёт критический перегрев кабеля.

Способы монтажа электропроводки в деревянном доме

В деревянных домах используются два основных метода монтажа, каждый из которых имеет свои особенности с точки зрения безопасности, эстетики и стоимости.

1. Открытая электропроводка

Это самый безопасный и относительно простой способ монтажа, поскольку проводники находятся на поверхности стен и легко доступны для осмотра и ремонта. Негорючая защита при этом может быть упрощённой.

Варианты открытого монтажа:

1. В ПВХ кабель-каналах (коробах): Провод прокладывается внутри пластикового короба, который крепится к стене. Короба должны быть выполнены из негорючего ПВХ (самозатухающего). Это самый бюджетный вариант, но менее эстетичный.
2. В металлических лотках (перфорированных): Используется в технических помещениях (гараж, котельная). Обеспечивает высокую степень защиты, но не подходит для жилых комнат.
3. Ретро-проводка на изоляторах: Стильный, но дорогой вариант. Провода в декоративной текстильной оплётке (негорючая) натягиваются на специальные керамические изоляторы. Проводник находится на расстоянии 10–15 мм от стены, что гарантирует воздушный зазор для охлаждения и исключает контакт с деревом.
4. В гофрированной трубе (гофре): Разрешено, но только при условии, что гофра выполнена из металла или негорючего пластика (ПНД, ПВХ). Гофра должна быть закреплена клипсами с шагом 30–40 см.

Опыт: При использовании пластиковых кабель-каналов, важно, чтобы они были заполнены кабелем не более чем на 40% своего объема. Это обеспечивает достаточный отвод тепла и предотвращает перегрев.

2. Скрытая электропроводка

Скрытый монтаж (внутри стен, пола, потолка) — наиболее трудоёмкий и дорогой, но с точки зрения эстетики самый привлекательный. Однако он требует максимального соблюдения пожарной безопасности, так как проводники находятся внутри горючих конструкций.

Технические требования для скрытого монтажа:

Согласно ПУЭ (п. 7.1.38), кабели должны прокладываться исключительно в негорючих сплошных оболочках:

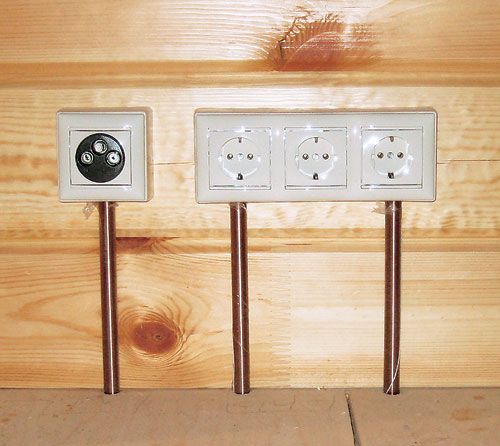

• Металлические трубы: Самый надёжный вариант. Используются стальные или медные трубы. Трубы должны быть герметичными и заземлёнными. Они надёжно защищают дерево от нагрева в случае короткого замыкания (КЗ).
• Металлические рукава (гофрированные): Менее надёжны, чем сплошные трубы, из-за риска повреждения оболочки. Допустимы только для нежилых помещений или там, где прокладка труб затруднена.
• Штукатурка: В домах, где брус обшивается ГКЛ (гипсокартонным листом), можно проложить проводку под обшивкой. При этом кабель должен быть уложен в негорючую ПНД или металлическую гофру, а пространство между стеной и ГКЛ — обработано огнезащитными составами.

Внимание: Использование пластиковых (ПВХ) гофр или каналов для скрытого монтажа запрещено в деревянных домах! Только металл или толстый слой негорючего материала (штукатурки, бетона) может обеспечить необходимую степень защиты.

Защитная аппаратура: УЗО и Дифавтоматы

Помимо выбора правильного кабеля и способа прокладки, безопасность электросети обеспечивают защитные аппараты, устанавливаемые в распределительном щите. Их задача — мгновенно обесточить линию при возникновении нештатной ситуации.

Автоматические выключатели (Автоматы)

Автомат защищает кабель от токов короткого замыкания (КЗ) и перегрузки. Его номинал (например, 16А) всегда выбирается меньше, чем максимально допустимый ток для кабеля, чтобы в случае превышения нагрузки он отключился раньше, чем кабель перегреется.

Устройства защитного отключения (УЗО)

УЗО (Устройство защитного отключения) защищает человека от поражения током и, что критически важно для деревянного дома, предотвращает пожары, вызванные токами утечки. Ток утечки может возникнуть при повреждении изоляции и контакте провода с деревянной стеной или трубой.

• Ток утечки для розеток: 30 мА (миллиампер). Защищает от пожара и удара током.
• Ток утечки для влажных помещений (ванная): 10 мА. Обеспечивает максимальную безопасность человека.
• Суммарное УЗО на вводе: Рекомендуется 100 мА или 300 мА (противопожарное), если УЗО меньшего номинала установлены на отдельные группы.

Дифференциальные автоматы (Дифавтоматы)

Дифавтомат — это комбинация автомата и УЗО в одном корпусе. Он выполняет обе функции: защита от КЗ/перегрузки и защита от токов утечки. Установка дифавтоматов на каждую группу — наиболее современный и безопасный подход.

Особенности монтажа розеток и выключателей

Места установки розеток, выключателей и распределительных коробок также являются зонами повышенного риска. При их монтаже внутри деревянных стен необходимо использовать специальные защитные элементы.

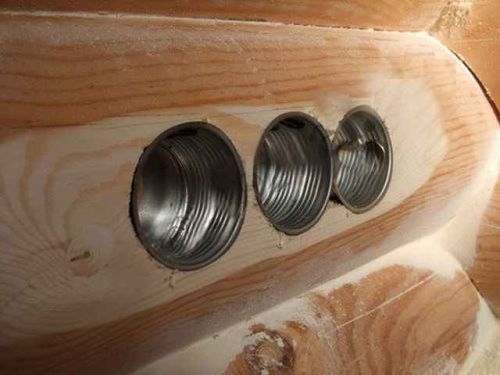

1. Установочные коробки: Для скрытого монтажа используются специальные подрозетники для дерева. Они имеют негорючий корпус (чаще всего пластик с повышенной термостойкостью) и, самое главное, оснащены металлическими гильзами. Металлическая гильза полностью исключает контакт клемм с деревянным брусом.
2. Распределительные коробки: При скрытом монтаже они должны быть металлическими, с герметичными вводами (сальниками) для труб. При открытом монтаже используются негорючие ПВХ-коробки.
3. Компенсация усадки: В первые годы после постройки, в местах ввода кабеля в стену или потолок, необходимо оставлять компенсационный запас (петлю) провода или использовать "плавающие" розетки и выключатели, которые могут смещаться вместе с усадкой бруса.

Совет эксперта: Лучшее решение для распределительных коробок — полностью отказаться от них. Вместо них используйте способ «звезда», когда каждый потребитель (розетка/освещение) подключается к отдельному автомату в щитке. Это увеличивает расход кабеля, но значительно повышает надёжность и ремонтопригодность сети, исключая слабые, часто недоступные, места соединений.

Выбор безопасной электропроводки для деревянного дома — это комплексный подход. Начинать следует с качественного проекта, правильного подбора негорючего кабеля, расчёта сечения и номиналов защитных аппаратов. Самый высокий уровень безопасности достигается при скрытом монтаже в металлических трубах (согласно ПУЭ) и обязательном использовании УЗО с током утечки 30 мА на розеточные группы. Всегда привлекайте к работам квалифицированных специалистов, так как малейшая ошибка в соединении или несоблюдение норм отступа от горючих материалов может привести к катастрофическим последствиям. Не экономьте на безопасности: разница в стоимости между ненадёжной и профессионально выполненной системой составляет не более 15–20% от общих затрат на электрику, но разница в уровне защиты — колоссальна.
